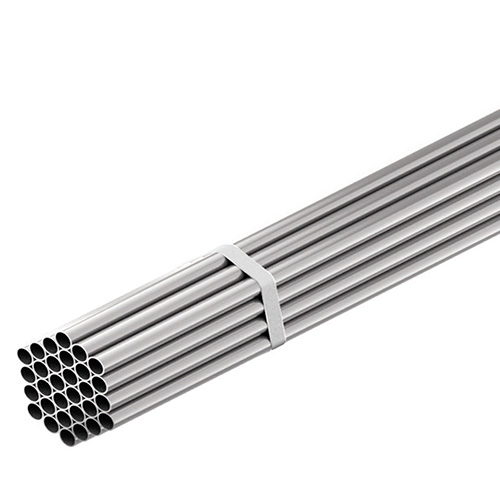

Os tubos utilizados são de aço carbono SAE 1010/1020 com costura e enquadrados na norma DIN2440, acabamento galvanizado com
camada mínima de 55 micras.
Características do Tubo:
Diâmetro Externo = 48,20 mm
Tensão Adm = 15 kg/mm²
Espessura = 3,04 mm
Modulo de Elasticidade = 21.000 kg/mm²
Momento de Inércia = 11,00 cm4 (110448,49 mm4)
Raio de Giração = 16,00 mm
Limite de Esbeltez = 3,20 mts
Capacidade Carga Abraçadeira fixa = 700,00 kg (escorregamento)
Capacidade Carga Abraçadeira Girat. = 600,00 kg (escorregamento) 400,00 kg (cisalhamento do pino)
Comprimento
0,50
0,75
1,00
1,25
1,50
1,75
2,00
2,25
2,50
2,75
3,00
3,25
3,50
3,75
4,00
4,25
4,50
4,75
5,00
5,25
5,50
5,75
6,00
Peso (Kg)
1,80
2,70
3,60
4,50
5,40
6,30
7,20
8,10
9,00
9,90
10,80
11,70
12,60
13,50
14,40
15,30
16,20
17,10
18,00
18,90
19,80
20,70
21,60
